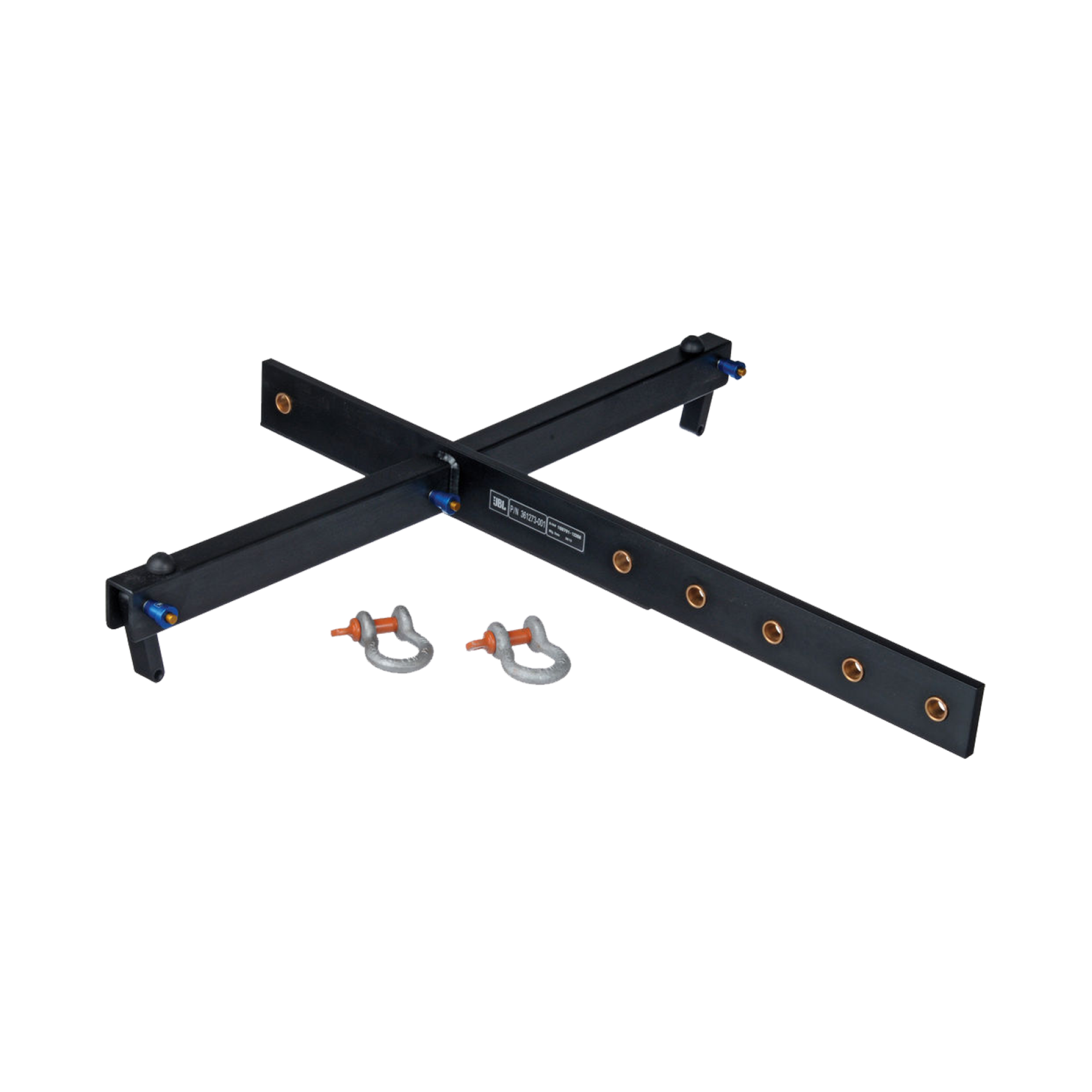

Рама для подвеса JBL VRX-AF

Прочная и надежная рама JBL VRX-AF была разработана специально для систем мониторов VRX, придя на замену старой модели, раме VRX932LA-AF. С ее помощью системы мониторов могут быть размещены на полу, а также подвешены на стены или на потолок. Вес, который способна выдержать рама, зависит от конфигурации массива и типа мониторов. Максимальное количество сабвуферов VRX918S или мониторов VRX932LA-1 на раме составляет 6.

Акустические системы присоединяются к раме JBL VRX-AF с помощью прилагаемой системы дополнительных крепежей и стопорных штифтов. Сначала боковые панели прикрепляются к каждой из сторон центральной рамы с помощью стопорных штифтов. После этого рама помещается над системой VRX, на мониторе поднимаются рукоятки и вставляются в боковые панели рамы. Затем рукоятки стопорных штифтов прикручиваются и таким образом закрепляются на раме массива.

Встроенные крепежи для подвеса, 2-позиционное гнездо для соединительной стойки и многофункциональная рама JBL VRX-AF обеспечивают необходимое многообразие вариантов установки мониторов. Для долгосрочных инсталляций раму можно также подвешивать с использованием рым-болтов M10. Применяются только кованые болты, которые способны выдержать высокую нагрузку. Рама при этом закрепляется за оба имеющихся в них паза. Сабвуфер при этом устанавливается всегда в верхней части линейного массива.

Системы мониторов, которые направляют звук с площадки открытого стадиона на трибуны, лучше всего устанавливать на горизонтальной поверхности поверх рамы JBL VRX-AF. Мониторы VRX932LA-1 количеством до 4 штук можно соединить вместе и расположить на полу с помощью рамы. Таким образом VRX-AF используется в качестве основания для монитора. Для этого рукоятки на раме фиксируются на крепежной панели монитора, а мониторы скрепляются друг с другом.

Комплектация

• Центральная рама
• 2 боковые панели
• 4 стопорных штифта
• 2 откидных рукоятки
• 2 скобы 3/8"
