Цифровой микшерный пульт Yamaha RIVAGE PM7 CSD-R7

Стремление к совершенству живого звука

Первая профессиональная концертная консоль Yamaha, PM200, была выпущена более 40 лет назад. Серия PM заложила благодатную почву для последующего появления различных систем, ставших знаковыми в сфере профессионального звукоусиления. Многие из них до сих пор являются эталонами для звукорежиссёров. Модель RIVAGE PM10 дала стимул к появлению консолей РМ нового поколения, которые благодаря своему качеству, удобству управления, функциональности, надежности и возможностям расширения уже стали стандартом для работы с живым звуком при реализации крупномасштабных проектов. Сегодня система Rivage PM7 расширяет круг доступных возможностей цифрового микширования для самых разнообразных задач.

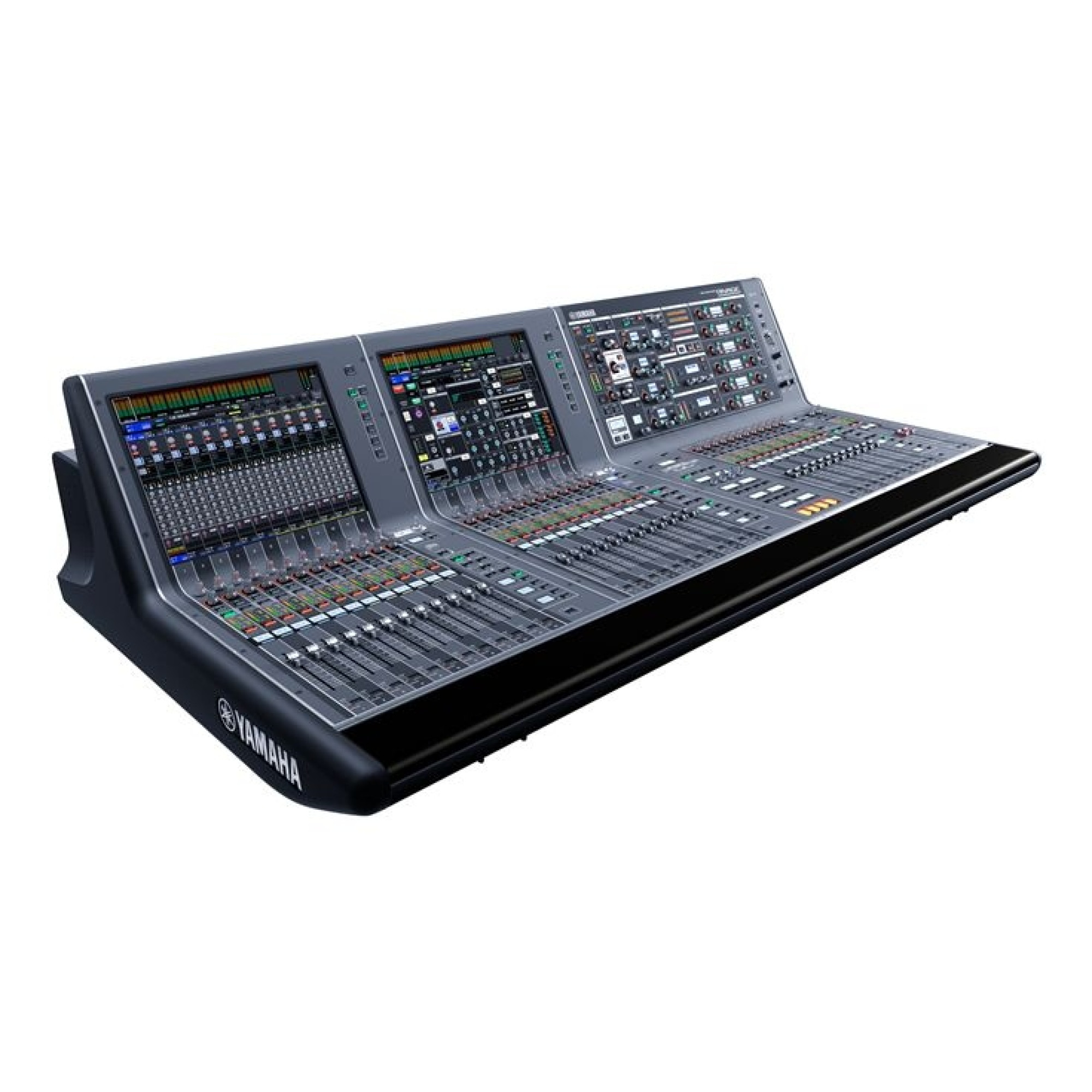

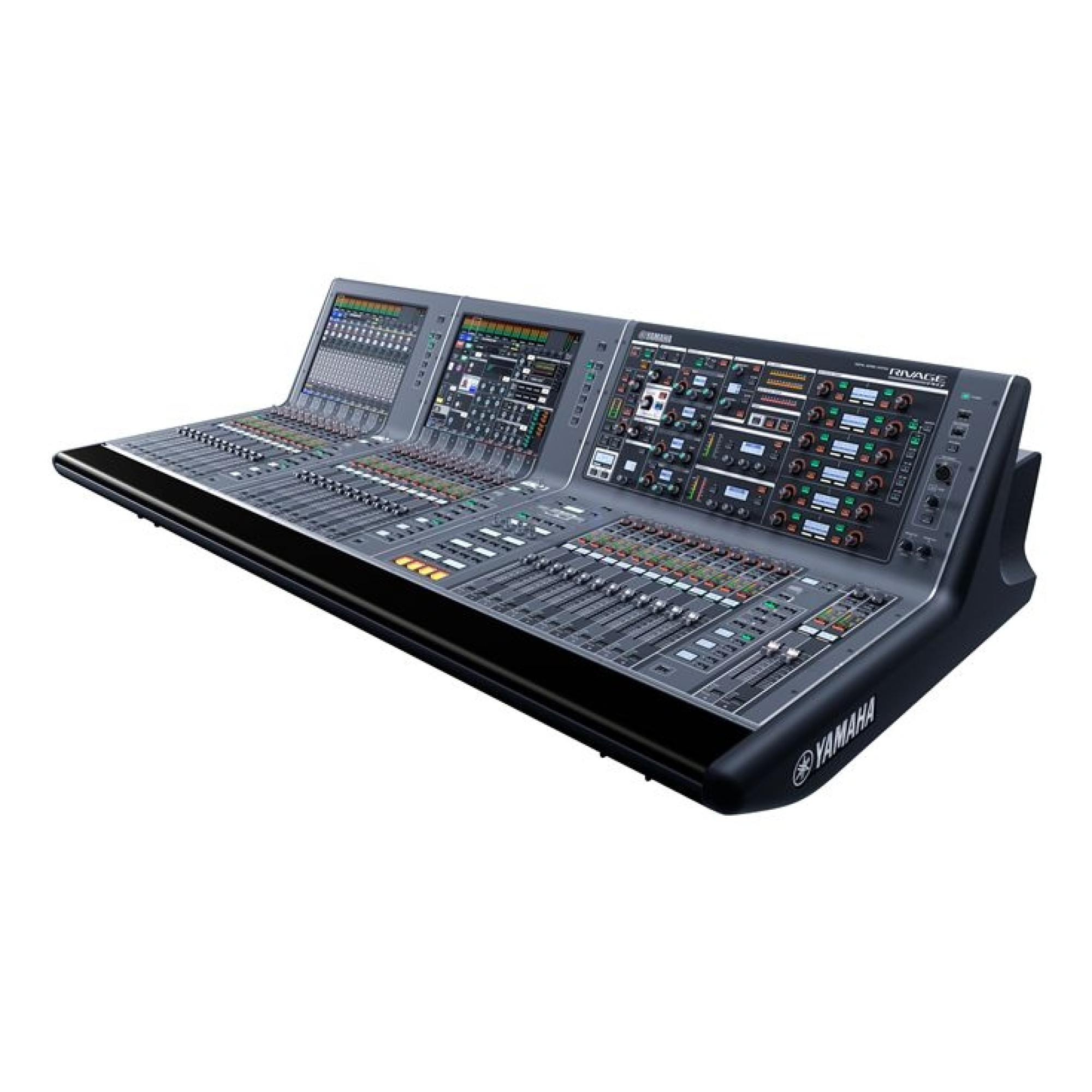

Основу системы RIVAGE PM7 составляет цифровая микшерная консоль CSD-R7 со встроенным процессором эффектов. Среди других компонентов – один или несколько рэковых модулей ввода/вывода и специальная сетевая плата. По размерам и компоновке средств управления цифровая микшерная консоль CSD-R7 системы RIVAGE PM7 не отличается от панели управления CS-R10 в RIVAGE PM10. Благодаря встроенному DSP-процессору эта довольно компактная портативная система обеспечивает такие же высокие стандарты управления и обработки звука.

Бренд РМ компании Yamaha беспрестанно продолжает совершенствовать технологию обработки живого звука.

Цифровая микшерная консоль CSD-R7 является основным компонентом системы RIVAGE PM7, обеспечивает обработку сигнала с частотой дискретизации 96 кГц, оборудована 120 монофоническими входами и универсальным комплектом шин микширования (60 MIX, 24 MATRIX, 2 STEREO). Консоль имеет три отсека по 12 фейдеров в каждом для гибкой и эффективной настройки. Для повышенной надежности внутри используется два блока питания.

• Дисплей: 15-дюймовый сенсорный x 2
• Фейдеры: 38 (12+12+12+2)
• Секция Selected Channel: широкий выбор параметров канала
• Пользовательские банки фейдеров: 6 х 2 в каждой секции
• Назначаемые пользователем кнопки: 4 банка по 12 шт.
• Назначаемые пользователем регуляторы: 4 банка по 4 шт.
• Сенсорные и поворотные регуляторы: 2
• Аналоговые входы/выходы: 8 вх./8 вых.
• Слоты: 3 х HY, 2 х MY
• AES/EBU: 4 вх./4 вых. (с использованием SRC)

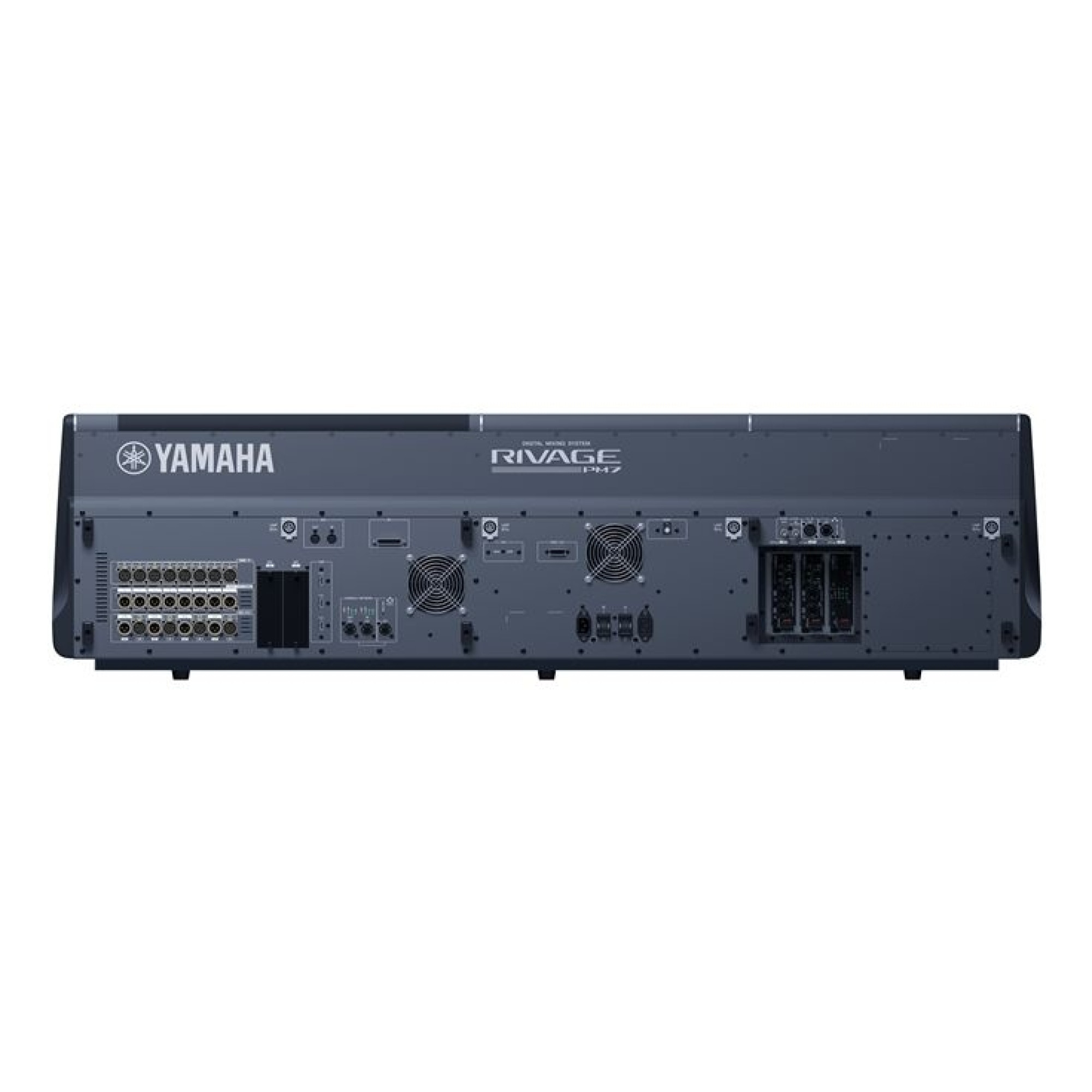

• Порты: GPI (8 вх./8 вых.), вход/выход Word Clock, вход/выход MIDI, 5 портов USB (1 для 2-дорожечной записи), видеовыход (DVI-D), вход TC
• Источник питания: два встроенных резервных источника питания
• Габариты (ШхВхГ): 1549x417x848 мм
• Масса без упаковки: 94 кг

Звук RIVAGE PM – это сама музыка

Идеальная отправная точка для творческого подхода к звукорежиссуре – прозрачный, неокрашенный сигнал. Эта концепция лежит в основе создания всех микшеров Yamaha, которые позволяют записывать сценический звук с высокой точностью и без окрашивания, имея при этом полный функционал для реализации любого творческого замысла при его обработке. Неизменное следование этому принципу воплощается в системе Rivage PM7.

Две категории модулей ввода-вывода для идеальной записи сценического звука.

Yamaha предлагает два типа высокопроизводительных модулей ввода/вывода для системы RIVAGE PM7 с поддержкой разных протоколов цифровой передачи аудио.

Сеть TWINLANe с использованием оптического кабеля обеспечивает поддержку передачи до 400 аудиоканалов одновременно. Комбинация модулей ввода-вывода RPIO622 и RPIO222 с платами звукового интерфейса HY256-TL или HY256-TL-SMF позволяет передавать сигнал через гибридные микрофонные предусилители с аналоговыми входными каскадами, непревзойденными в плане естественной передачи звучания; цифровые же цепи, безукоризненно эмулирующие трансформаторы от Rupert Neve Designs, в совокупности с процессорами SILK потрясающе передают музыкальность и атмосферу материала.

Другой цифровой протокол для передачи аудио - Dante от компании Audinate, уже является стандартом для цифровых консолей серий CL и QL, а также для ряда других профессиональных аудиоустройств Yamaha. Dante-совместимые модули ввода-вывода Rio3224-D2 и Rio1608-D2 в комбинации с платой звукового интерфейса HY144-D обеспечивают характерное для серии RIVAGE PM естественное звучание максимально высокого качества.

Точно и чисто записанный сценический звук обеспечивает идеальную основу для творческой обработки.

Качество Rupert Neve — каждому звукорежиссеру (RPio622 и RPio222)

Модули ввода/вывода RPio622 и RPio222, дополняемые аналоговым интерфейсом ввода RY-ML-SILK предлагают эмуляцию трансформаторных схем потрясающего уровня, равно как и безукоризненно смоделированные при помощи технологии Yamaha VCM алгоритмы обработки SILK, представленные в микрофонных предусилителях от Rupert Neve Designs.

Инженеры звукозаписи высоко ценят микрофонные предусилители Rupert Neve за их естественную приятную для слуха компрессию и насыщенность. Обработка SILK способна придать новое измерение любой звуковой основе, вдохнув в нее свежую энергию. Звуки, имеющие тенденцию теряться в общем миксе, обретают новую жизнь и блеск с присущей аналоговому звучанию пышностью.

Функция обработки SILK, реализованная в гибридных микрофонных предусилителях платы интерфейса RY16-ML-SILK, имеет два режима: «RED», наполняющий звук сверкающей энергией, и «BLUE» – делающий звучание мощным и плотным. При помощи регулятора “Texture” вы имеете возможность изменять гармонические составляющие музыкальной фактуры материала как пожелаете. Преимущества обработки SILK раскрываются во всей красе при использовании плагинов для эквализации и реверберации.

Система RIVAGE PM7 делает столь желанное многими звучание предусилителей от Rupert Neve доступным широкому кругу звукорежиссеров, позволяя вам найти ему достойное применение в своем творчестве.

Встроенный автоматический микшер Dan Dugan

В результате тесного сотрудничества с компанией Dan Dugan Sound Design в консолях серии RIVAGE PM реализована функция автоматического микширования микрофонного сигнала от Dan Dugan, созданная на основе передовых алгоритмов. Подготовка к работе довольно проста: для автоматической регулировки усиления на микрофонных входах достаточно включить процессор на каналах, которые вы собираетесь использовать (количеством до 64). Усиление контролируется очень плавно и естественно — будто микширование выполняет опытный звукорежиссёр. Система также эффективно устраняет проблемы обратной связи и гребенчатого фильтра. При воспроизведении речи, особенно в условиях, для которых не предусмотрены готовые наборы настроек, специалисту сведения проще сосредоточиться на деталях микса, не отвлекаясь непосредственно на манипулирование фейдерами.

Функционирование

Микшерная консоль – основной рабочий инструмент звукорежиссёра. Удобство её использования имеет решающее значение, особенно в работе с живым звуком. Поэтому цифровые микшерные пульты Yamaha предлагают уникальное сочетание простоты аналогового управления с самыми современными цифровыми функциями и технологиями. Мировое признание цифровых микшерных пультов Yamaha является свидетельством их успеха, и система RIVAGE PM7 успешно продолжает эту традицию. Обладая такими же размерами и такой же панелью управления, что и заслужившая высокие оценки система RIVAGE PM10, она обеспечивает такое же удобство в работе.

Благодаря управлению и функциям, всецело ориентированным на работу с живым звуком в современных условиях, серия RIVAGE PM позволяет сосредоточиться на самом звуке и получать при этом удовольствие от творческого процесса.

Усовершенствованный интерфейс для управления каналами

Одним из ключевых элементов функционирования легендарной цифровой консоли Yamaha является концепция «выбранного канала» – Selected Channel, которая обеспечивает прямой доступ к параметрам любого канала, выбранного кнопкой SEL. Секция Selected Channel в RIVAGE PM7 унаследовала полнофункциональную конфигурацию системы RIVAGE PM10 с прямым и быстрым доступом ко всем настройкам канала. Оптимально размещенные на панели управления канала регуляторы, кнопки и индикаторы обеспечивают удобство управления в любой ситуации и в любых условиях.

Сенсорный дисплей как логическое расширение фейдерных линеек для интуитивного контроля

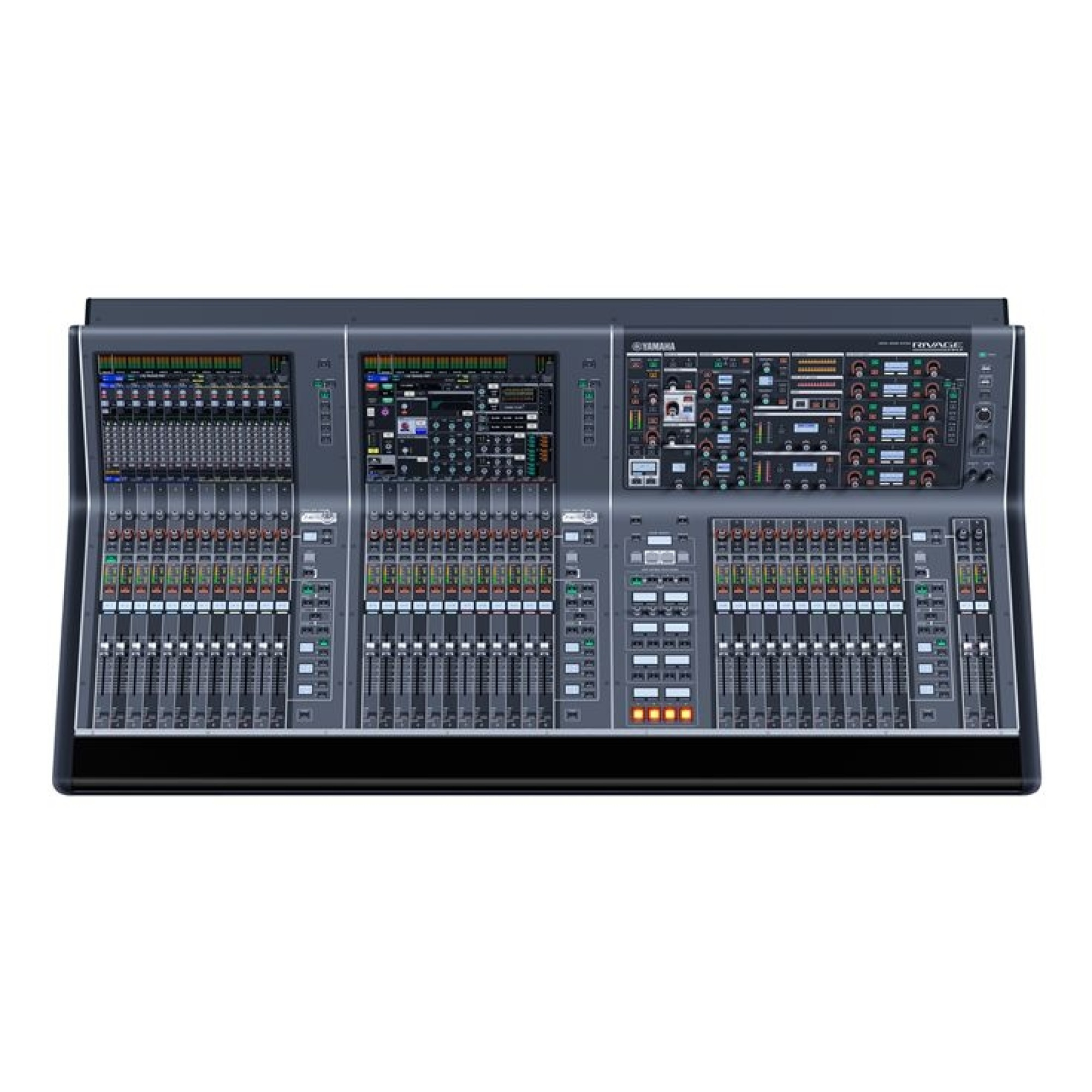

Панель управления RIVAGE PM7 имеет три группы по 12 фейдеров, на которые можно назначать каналы при необходимости. Две группы фейдеров с левой стороны работают совместно с большими сенсорными дисплеями на верхней панели, обеспечивая расширенную версию рабочей среды Centralogic. Канальные линейки переходят непосредственно в сенсорный дисплей, образуя цельную и логичную схему управления. Возможность управления группами, каждая из которых включает по 12 каналов, обеспечивает универсальный контроль практически для любого рабочего процесса.

Секция мониторинга, адаптированная к любым задачам

Требования к мониторингу живого звука существенно варьируются в зависимости от конкретных задач, поэтому система мониторинга должна быть очень гибкой. Система RIVAGE PM7 имеет два выхода monitor/cue с независимо регулируемым уровнем выходного сигнала, а также возможность сохранения до восьми комбинаций источников мониторного сигнала, которые можно вызывать нажатием кнопки. Секция мониторинга включает также несколько типов задержки и 8-полосный параметрический эквалайзер. Кроме того, insert перед эквалайзером позволяет использовать плагины в мониторной секции. Гибкие и хорошо продуманные функции, реализованные в секции мониторинга RIVAGE PM7, позволяют легко адаптироваться к любой ситуации.

Удобство кроется в деталях

Основные кодеры на панели управления RIVAGE PM7 окружены контурами светодиодных индикаторов в форме подковы, которые показывают текущие настройки. Такая форма выбрана специально, чтобы обеспечить оптимальную видимость, когда, например, оператор, смотря на кодеры, расположенные в верхней части фейдерных линеек, видит их снизу. В этом случае ручка кодера не будет закрывать индикаторы в области «12 часов».

Еще одна важная особенность — форма ручек фейдеров, разработанная в результате многих лет проектирования и совершенствования интерфейса микшеров. Ручка фейдера обеспечивает надежное и комфортное управление при любом размещении пальцев. Эту особенность можно оценить по достоинству только на собственном опыте, приступив к работе с пультом.

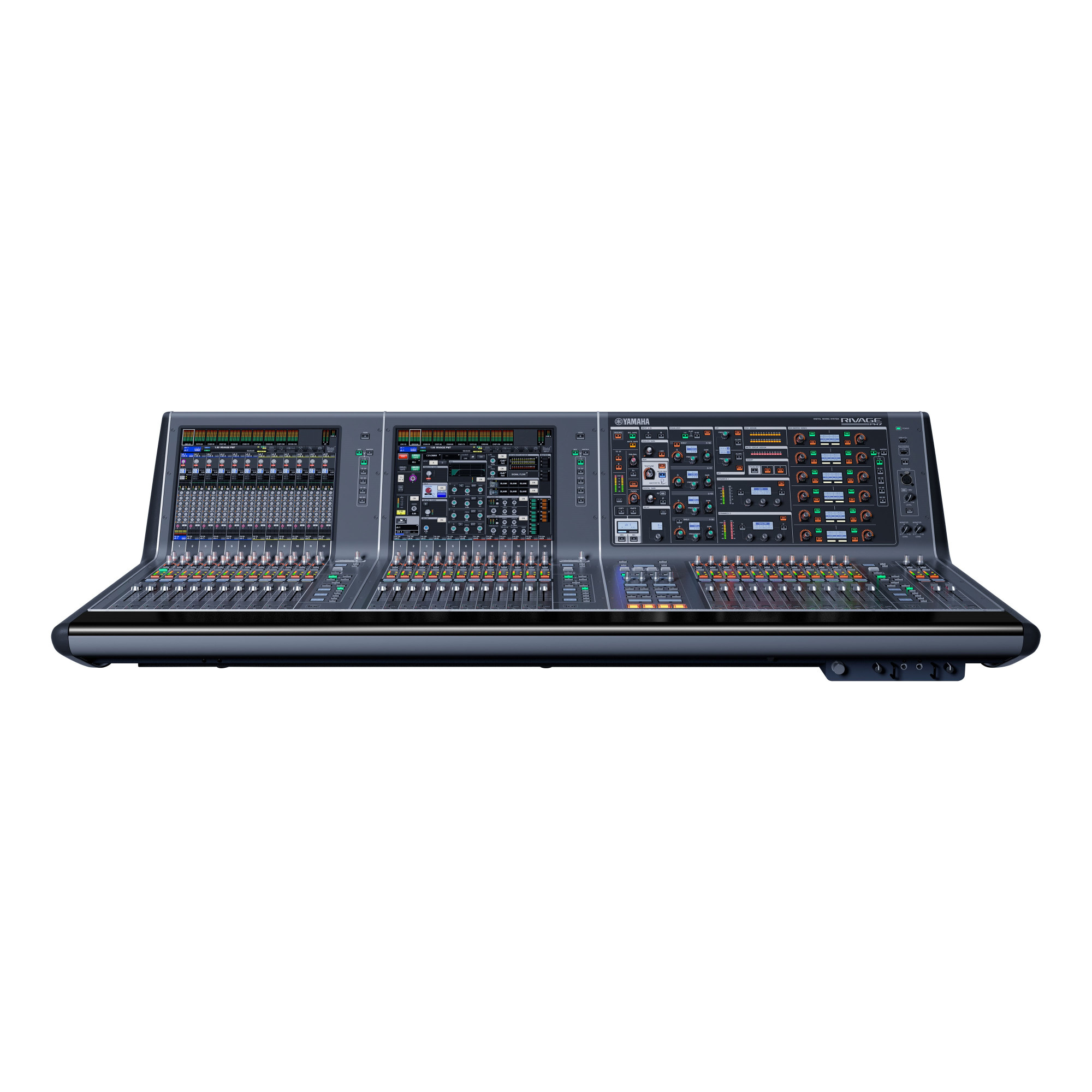

Сенсорные дисплеи и секция Selected Channel расположены на приподнятой под углом верхней панели — это обеспечивает оптимальный обзор с рабочего места, а также легкий доступ ко всем элементам управления. Сцена и панель управления видны одновременно и постоянно находятся под контролем. Удобно расположенные сенсорные дисплеи делают работу с консолью более комфортной.

Функции вещания

RIVAGE PM7 поддерживает функции 5.1-канального панорамирования и мониторинга для радиовещания, и имеет две шины объемного звучания для производства международных вещательных программ. Предусмотрена также функция Mix Minus, которая с помощью нескольких простых действий позволяет удалить тот или иной источник из дистанционно транслируемой программы.

Особенности

• Возможность микширования до 144 моно входных каналов и 60 микс-шин
• До 24 матриц, 2 стерео шины и 1 моно шина для широких возможностей маршрутизации звука
• Встроенные слоты расширения HY и MY для подключения дополнительных устройств и расширения функциональности
• Два 15-дюймовых сенсорных экрана, регулируемые регуляторы уровня монитора и расположение фейдеров для удобного контроля.
• Включает в себя PEQ, GEQ, динамику, задержку и многое другое для профессиональной обработки звука
• Встроенные сетевые порты для подключения через Ethernet и поддержка протоколов Dante для удобной связи
• Поддержка записи на USB-память, DVS запись и воспроизведение файлов для более гибкого использования
• Разработанные программы, такие как RIVAGE PM Editor и StageMix для удобного управления и интеграции с другими устройствами
• Поддержка 5.1 Surround Panning, Mix Minus и других функций для работы с широким спектром аудиоформатов
• Yamaha известна своей высококачественной звуковой технологией и надежностью конструкции, обеспечивающей профессиональное качество звука и стабильную работу в любых условиях
