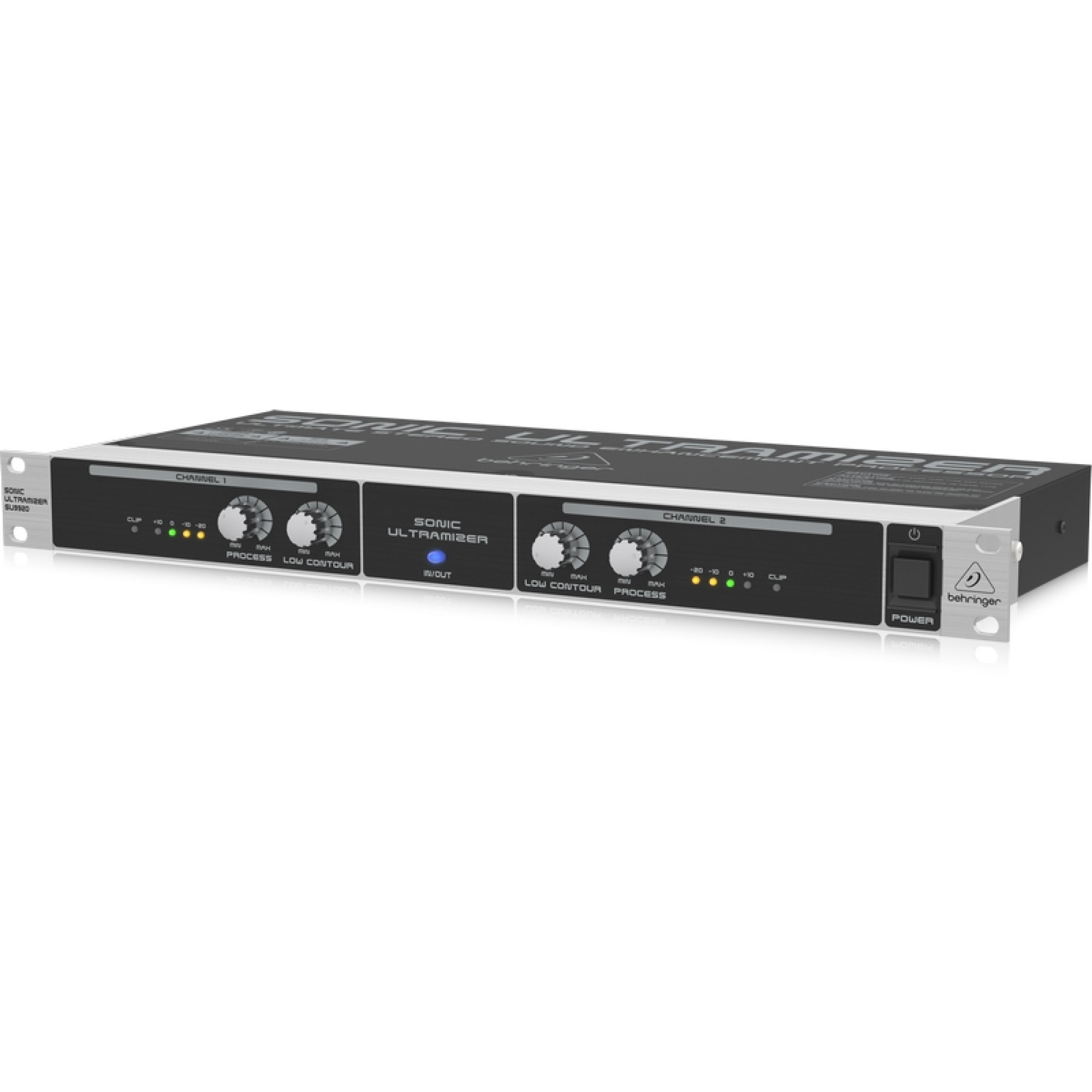

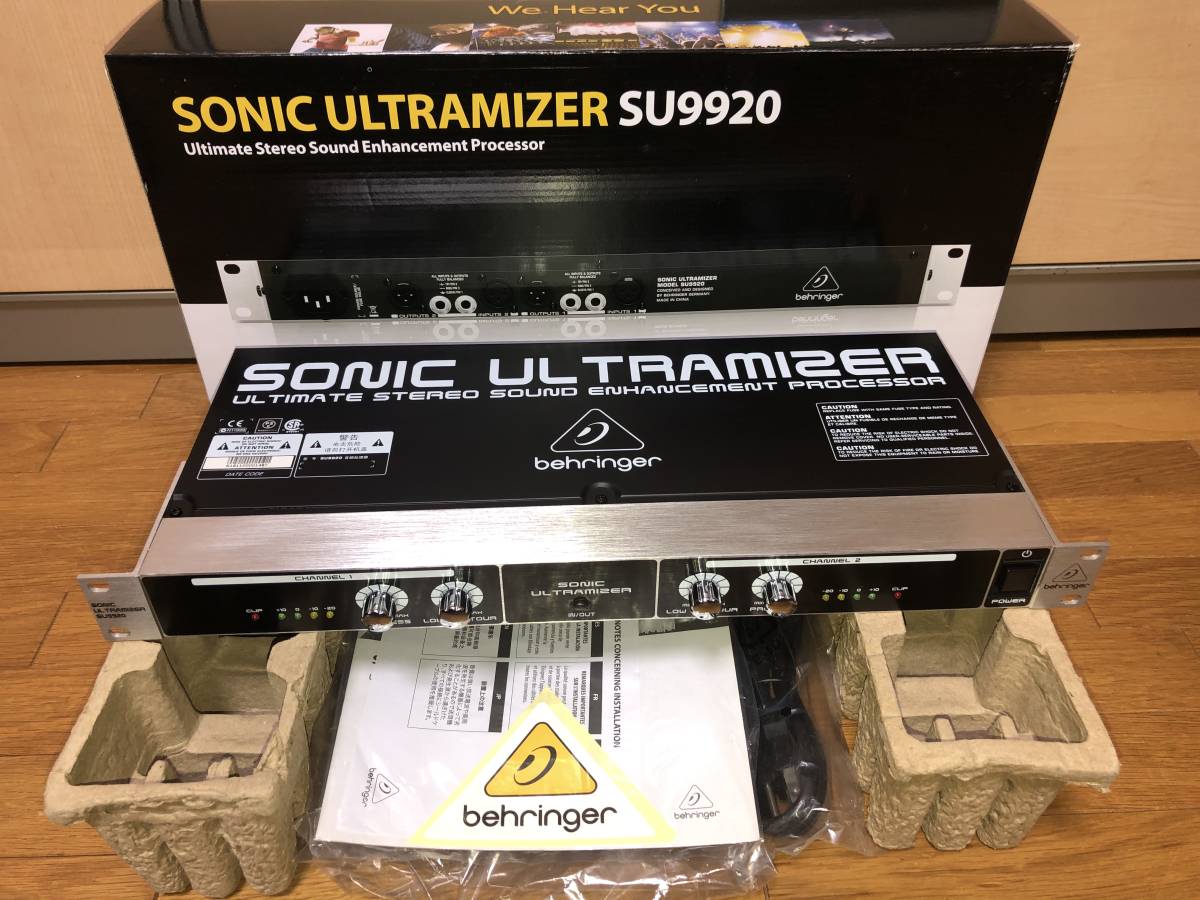

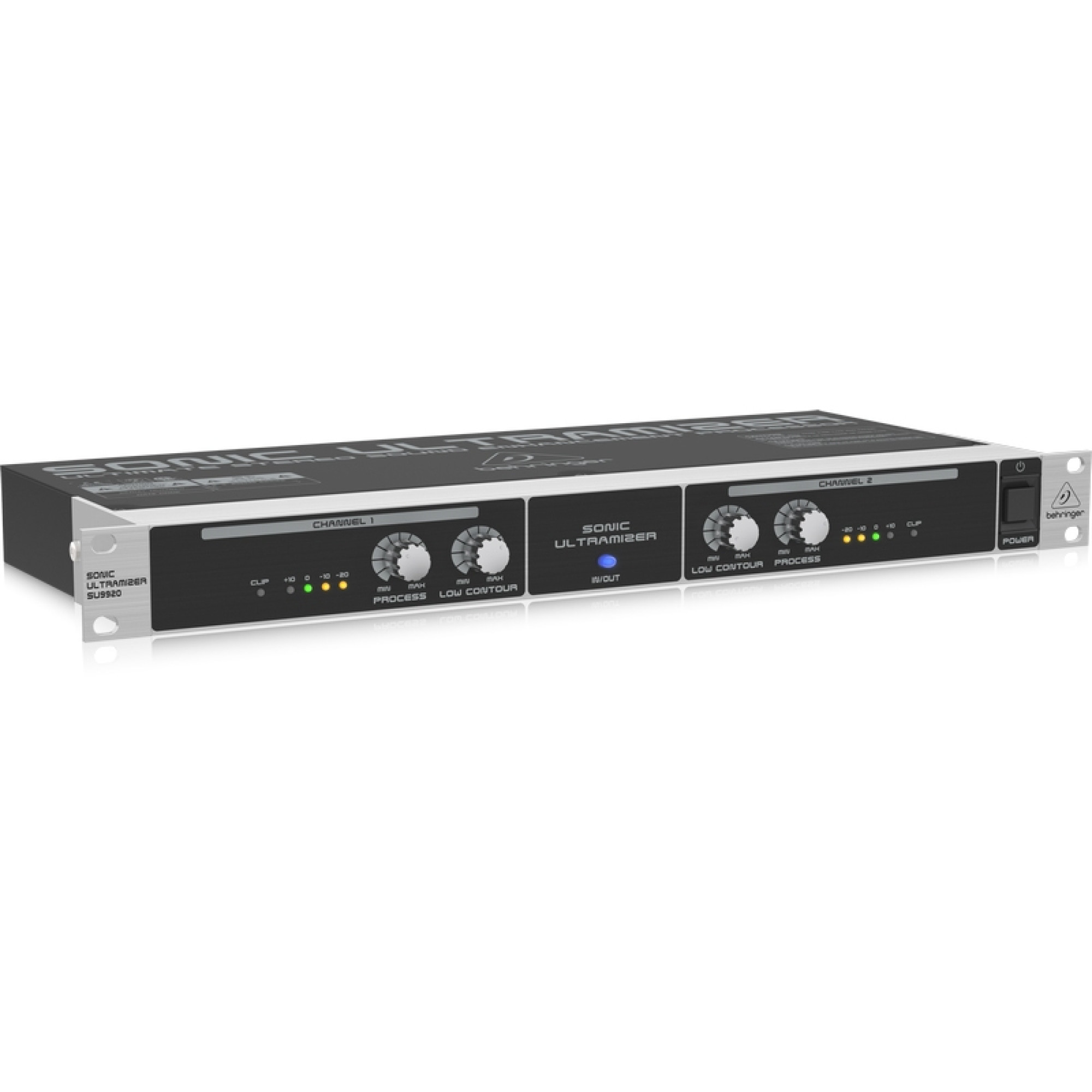

Процессор экспандер Behringer SU9920 Sonic Ultramizer

Behringer SU9920 Sonic Ultramizer

С помощью SU9920 Вы можете восстанавливать первоначальное соотношение основных тонов и обертонов, а также изменять долю высоких и низких частот независимо друг от друга. Вследствие этого значительно увеличивается четкость выходного сигнала и обеспечивается точность воспроизведения сигналов во всем спектре частот.

Аналогично компрессору или графическому эквалайзеру SU9920 интегрируется в сигнальный тракт, т.е. подключается к суммарным выходам или в Insert-тракт микшерного пульта. Следует избегать параллельного использования в Aux-тракте, поскольку в этом случае оригинальный сигнал смешивается с обработанным эффект-сигналом, что приводит к заметному ухудшению звучания. Наиболее рационально использовать SONIC ULTRAMIZER в цепи, состоящей например из клавишных, SU9920 и усилителя.

SU9920 принадлежит к группе психоакустических энхансеров, к которым относятся также и эксситеры. Эти устройства могут улучшать качество аудиосигналов.

В отличие от эксситера, SONIC ULTRAMIZER не добавляет новые обертоны к сигналу, а улучшает качество сигнала с помощью обработки обертонов исходного материала. При этом процессе звучание изменяется более естественным образом, чем при обогащении обертонов с помощью эксситера.

Идея SONIC ULTRAMIZER основана на том, что при изменении сигнала, например с помощью эквалайзера или частотного фильтра, первоначальный оригинальный сигнал искажается. При этом сдвигается временная последовательность основных тонов и обертонов, корреляция которых очень важна для естественного воспроизведения сигналов акустическими системами. Восстановление исходных временных соотношений основных тонов и обертонов приводит в идеальном случае к восстановлению первоначального сигнала и таким образом к звучанию, свободному от неприятных звуковых искажений.

Live-озвучениe

SU9920 идеально подходит для использования с системами озвучания, например в клубах, на дискотеках, на Live-концертах и открытых сценах. При этом прибор может не только значительно улучшать качество сигнала, но и компенсировать недостатки малых или слабозвучащих PA-систем.

В идеале прибор подключается между суммарным выходом микшерного пульта и входом усилителя. Если Вы используете дополнительный графический эквалайзер, то подключайте его после SU9920

В каналах 1 и 2 следует использовать одинаковые установки, поскольку в данном случае речь идет о стереообработке. В противном случае первоначальная стереокартина будет искажена.

Работа в студии

В студии SONIC ULTRAMIZER идеально подходит для улучшения качества звучания записи в процессе мастеринга. С помощью SU9920 Вы можете придать профессиональный блеск Вашей музыке. Даже если Вы в основном используете компьютер, окончательный мастеринг можно осуществить с помощью SU9920 и внешнего рекордера.

В этом случае подключите SU9920 перед мастеринг-рекордером. В каналах 1 и 2 следует использовать одинаковые установки, поскольку в данном случае речь идет о стереообработке. В противном случае искажается первоначальная стереокартина.

Использование на сцене с инструментальными усилителями

SONIC ULTRAMIZER можно использовать не только для работы со стереосигналами, но и с отдельными сигналами, например, гитарой.
С электрогитарой он может использоваться в сочетании с комбо-усилителем или с отдельной комбинацией моделинг-процессор/усилитель для того, чтобы придать звучанию гитары больше насыщенности и напора.

Похожая комбинация возможна также с клавишными и внешним усилителем. Поскольку оба канала SU9920 работают независимо друг от друга, Вы можете обрабатывать даже два различных моносигнала. Подключите SU9920 к Effekt-Loop-разъемам Вашего комбо-усилителя, если усилитель позволяет осуществить такое соединение в Insert-режиме, т.е. исключительно выходной сигнал SU9920 будет воспроизводиться через акустическую систему. Если Вы используете моделинг-процессор, необходимо соединить его выход с входом SU9920, а выход SU9920 с усилителем.

Установка в рэк

BEHRINGER SONIC ULTRAMIZER SU9920 устанавливается в 19" рэк и занимает 1U. Для подключения разъемов оставьте примерно 10 см глубины сзади прибора свободными. Используйте для монтажа винты и гайки М6.

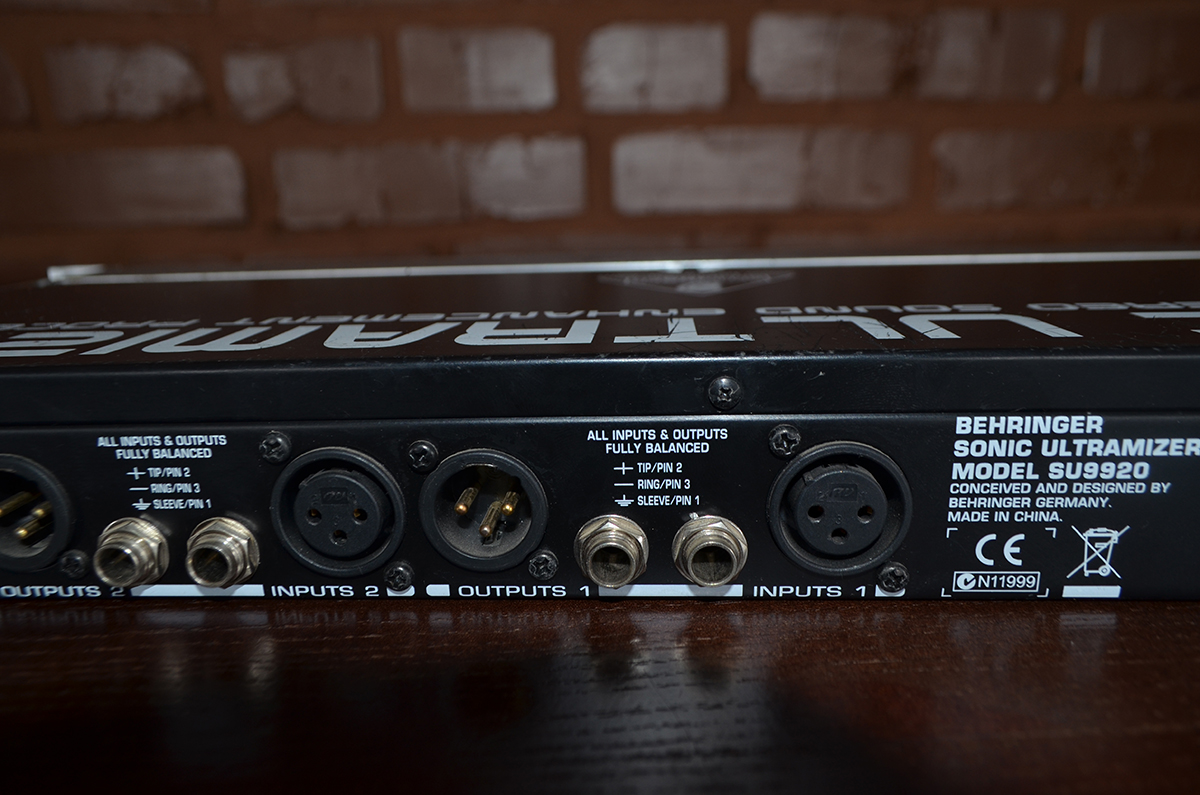

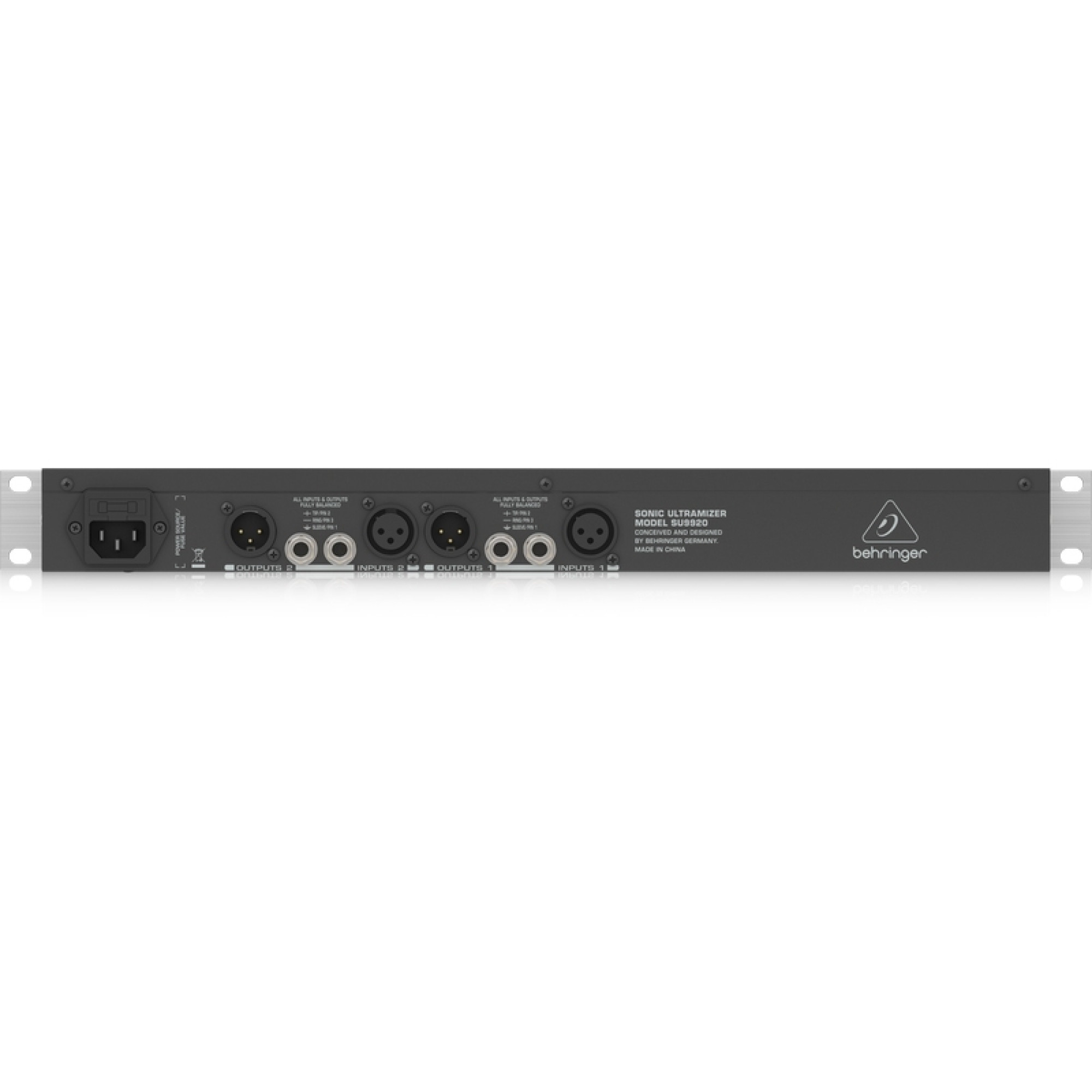

Аудиоподключения

Имеются различные возможности интегрирования SU9920 в Вашу установку. В зависимости от применения Вам необходимы различные соединительные кабели.

Соединение штекерными кабелями

Для работы SU9920 с другими устройствами Вам понадобится обычные штекерные кабели, иногда называемые также инструментальными или Patch-кабелями. Эти кабели имеют штекеры на обоих концах. Соедините входы приборов с соответствующими выходами другого устройства.

Подключение с помощью Insert-кабеля

Для подключения SONIC ULTRAMIZER к канальным разрывам микшерного пульта Вам понадобятся стандартные межблочные Insert-кабели. Эти разветвительные кабели имеют с одной стороны два 6,3 мм моноштекера, а с другой один 6,3 мм стереоштекер. Подключите штекер, обозначенный "Send" ("Посыл"), к гнезду INPUT L процессора эффектов. Подключите штекер "Return" ("Возврат") к гнезду OUTPUT L. Стереоштекер подключается к разъему Insert микшерного пульта. Для стерео-підгруп и основного канального разрыва используйте два Insert-кабеля. В этом случае подключите второй кабель к гнездам INPUT/OUTPUT R Вашего SU9920.

На симметричных выходах SU9920 используйте симметричный кабель с двумя стереоштекерами, если остальные устройства имеют симметричные входы. Эти кабели обеспечивают надежную защиту от помех, таких как влияние переменного тока от электрических кабелей, и должны обязательно применяться прежде всего при длинной проводке.

Особенности

•  Кардинальное улучшение качества аудиоматериала с увеличением ясности, пространственности и глубины звучания
•  Расширение спектра гармоник и усиление плотности низкочастотной составляющей посредством фазовой компенсации
•  Обогащение звукового спектра при обработке треков, сведении и мастеринге в студийной практике
•  Улучшение качества звучания звукоусилительных систем различной степени сложности и в любой области применения
•  Работа в многоканальном режиме 5.1 и в режиме hi-fi для домашних систем звукоусиления
•  Регуляторы низкочастотного контура (Low Contour) и степени процессорной обработки (Process) для каждого из каналов
•  Точный 5-сегментный светодиодный индикатор входных сигналов
•  Сервобалансные входы и выходы с разъемами 1/4" TRS и XLR с позолоченными контактами
•  Разработано и спроектировано в Германии
