Цифровий мікшерний пульт Allen & Heath Avantis

Allen & Heath - це англійська компанія, яка спеціалізується на виробництві звукового обладнання, зокрема мікшерних пультів для професійних аудіо-застосувань. Компанія заснована у 1969 році і вже багато десятиліть відома як провідний виробник якісного звукового обладнання.

Передовий мікшерний пульт

Avantis - це справжня втілення передових технологій і високої якості звуку в одному цифровому мікшерному пульті. Він не просто створений для звукових інженерів - він створений для тих, хто прагне вишуканості в аудіо-продукції.

З найвищою точністю та дбайливістю Allen & Heath розробили Avantis для використання на живих концертах, в студіях запису, театральних виставах та в будь-яких ситуаціях, де звук важливий. Кожна деталь його конструкції і функціональності працює в гармонії, надаючи бездоганний досвід.

З Avantis Ви отримуєте не тільки мікшерний пульт, але й відчуття потужності і контролю над кожним аспектом звукового мистецтва. Він вражає своїми можливостями, включаючи передові функції маршрутизації, динаміки, ефектів та багато іншого.

Підключення

Allen & Heath Avantis є дуже гнучким у плані підключення та інтеграції з іншим обладнанням. Він має вбудовані аналогові входи та виходи через XLR, а також цифрові AES входи та виходи для забезпечення якісного аудіо.

Додаткові вхідні та вихідні порти дозволяють Avantis використовувати повний спектр наявних карт розширення dLive, таких як Dante, Waves, gigaACE, MADI та інших. Це розширює можливості системної інтеграції, а також багатоканального запису.

Що стосується характеристик мікшера, Avantis може працювати самостійно, має 64 вхідні канали, 42 шини, а також 12 стерео-рекових ефектів та 16 групових каналів для контролю над звуком. Завдяки FPGA технології, мікшер працює на частоті дискретизації 96 кГц і має низьку системну затримку, що від аналогового входу до аналогового виходу складає не більше 0.7 мс.

Управління

Мікшер має 24 моторизованих сенсорних фейдери, кожен з яких має 6 шарів, доступних за допомогою відповідних клавіш. Підсвітка фейдерів інтегрована в підлокітник мікшера і регулюється через користувацький інтерфейс програмного забезпечення. Кожен фейдер може бути налаштований як вхідний канал, мікс, паралельний сенд канал, мастер DCA або MIDI. Кожна смуга фейдера має окремі кнопки для PAFL, Mix і Mute з відповідними індикаторами, а також обертовий контролер. 6 кнопок з індикаторами надають загальний режим для обертових контролерів, таких як Gain, Pan, Sends і до 3 користувацьких функцій. Рівень сендів також можна регулювати за допомогою фейдерів.

Для швидкого копіювання, вставки, скидання міксів та параметрів обробки, налаштувань pre та post, збережених сцен, заморожування шарів та обертання фейдеру графічного еквалайзера (GEQ) надані окремі клавіші. Додаткові фізичні елементи керування можуть бути налаштовані користувачем, включаючи два набори з 3 обертовими енкодерами та 24 клавіші.

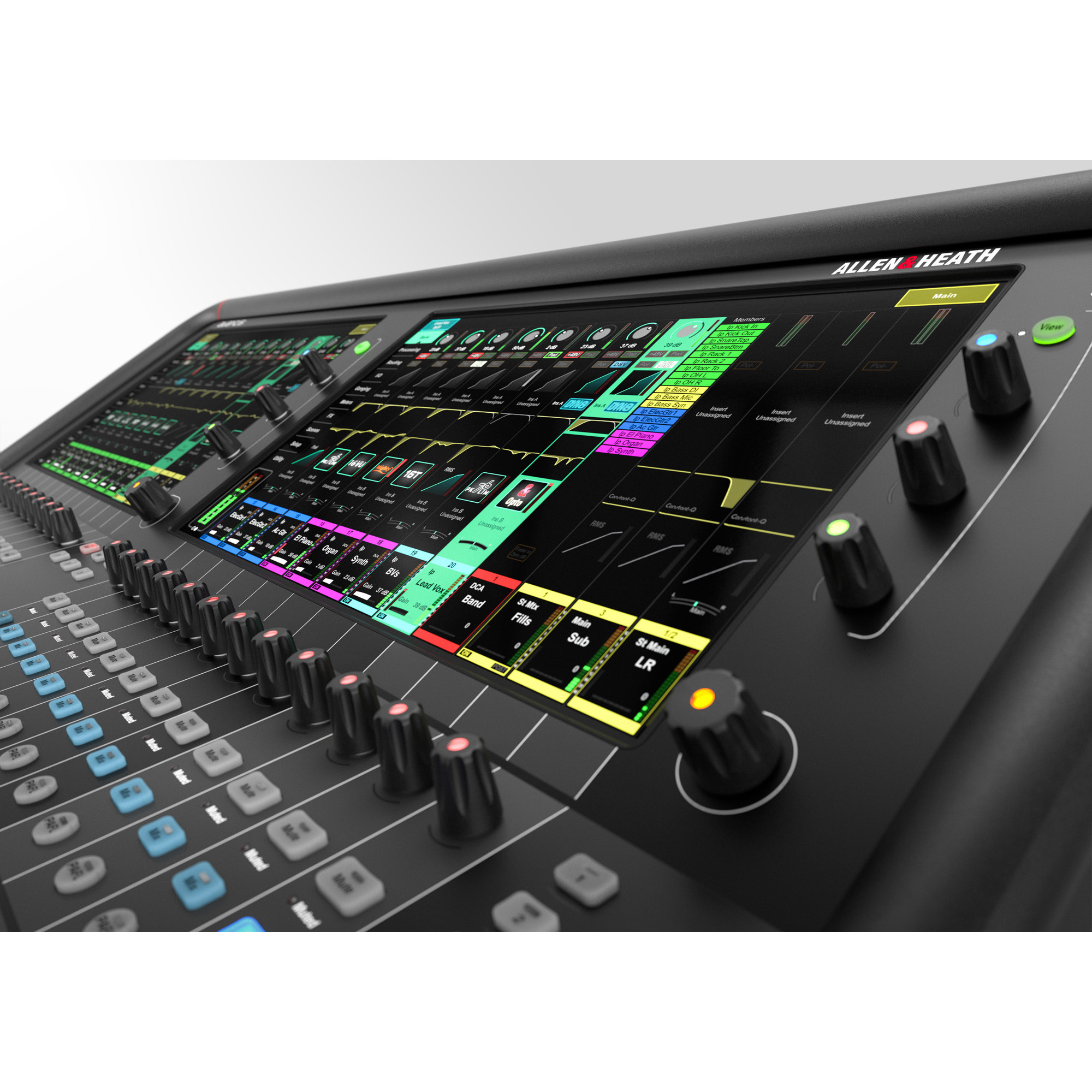

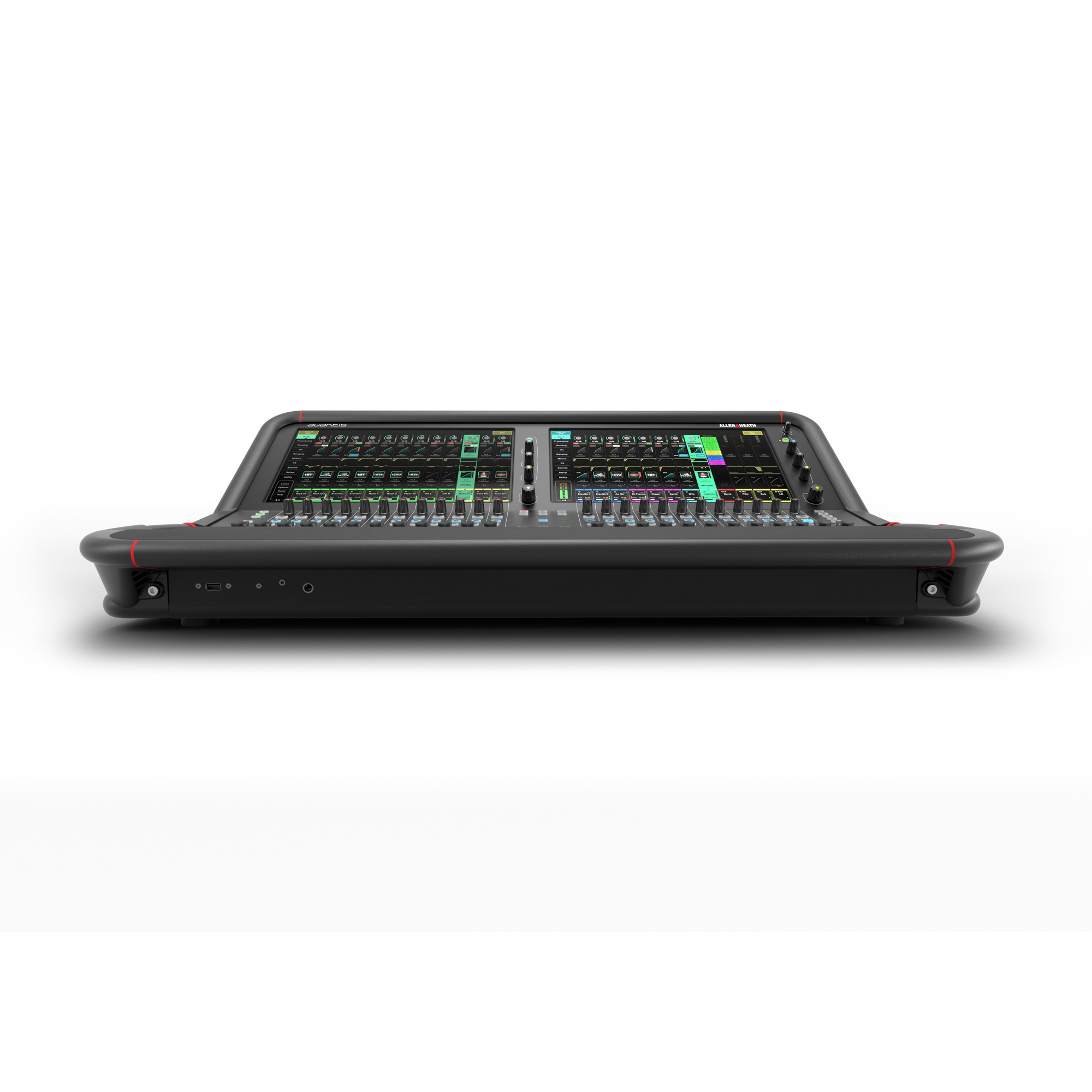

Full HD сенсорні дисплеї

Для доступу до перегляду блоків з іменами каналів, ефектів, введення / виведення, керування сценаріями, налаштувань, утиліт та діагностики передбачено два сенсорних екрани розміром 15.6” Full-HD (1080p). Блоки з іменами каналів відображають інформацію про кожний видимий канал, таку як назва, колір, тип, номер, статус, панорама, затримка, вимірювання та інші параметри. Натискання на ім’я каналу вибере даний канал. Одночасно можна вибрати 2 канали, по одному на кожному сенсорному екрані.

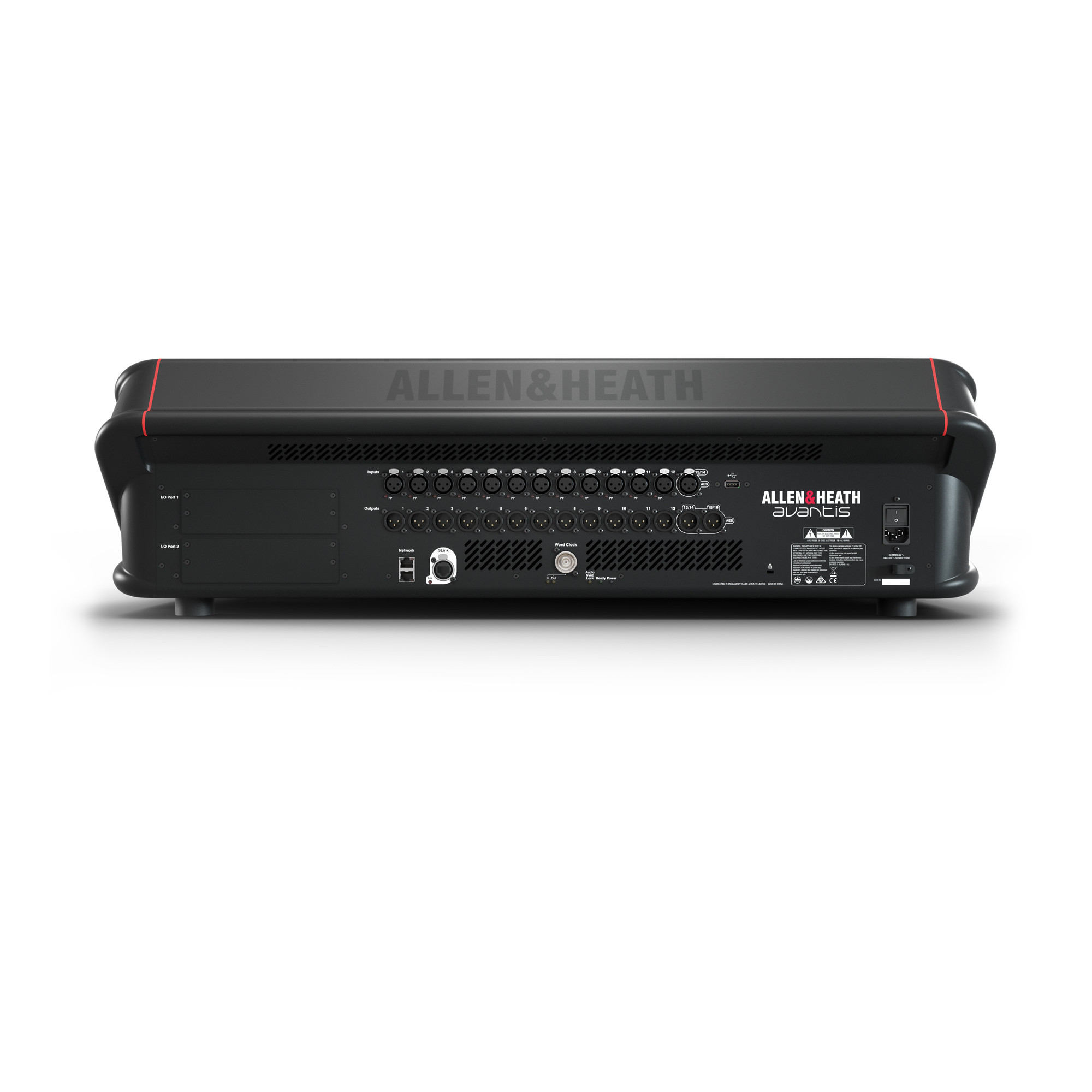

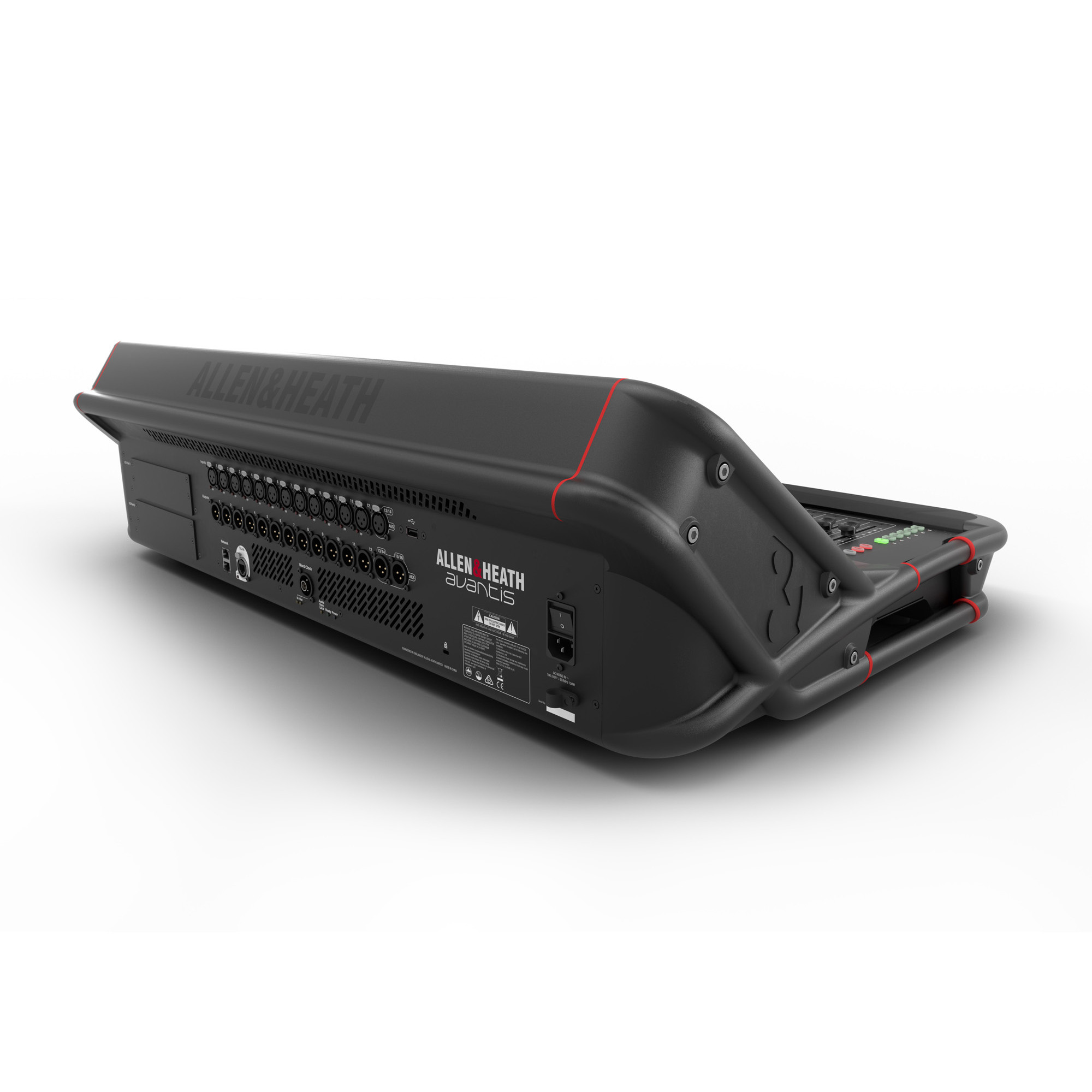

Входи та виходи

У пристрої передбачено 12 збалансованих роз'ємів XLR для локальних аналогових входів, які підключаються до керованих підсилювачів високої якості. Підсилювачі можуть надавати до +60 дБ підсилення, мають стандартне фантомне живлення 48 В та включають перемикач -20 дБ Pad для досягнення максимального входу на рівні +30 дБu. Також мікшер має 12 локальних аналогових виходів через збалансованих XLR. Їхній номінальний рівень складає +4 дБu, а максимальний - +22 дБu.

Пристрій має один стерео AES3 вхід з SRC (з частотою дискретизації 32-192 кГц) та два стерео виходи AES3 з SRC (96 кГц, 48 кГц, 44.1 кГц). Наявна опція обходу конвертації частоти дискретизації на цифрових входах і виходах через програмний інтерфейс користувача.

Також пристрій має місцевий порт розширення аудіо Ethernet "SLink" із роз'ємом EtherCON. Цей порт підтримує кілька протоколів (gigaACE, DX, GX, dSnake, ME) і надає доступ до 128x128 цифрових каналів, підключених за допомогою одного кабелю та дозволяє віддалене керування підсилювачами Allen & Heath Remote Audio Units, а також підключення до систем особистого мікшування Allen & Heath ME.

Додатково, передбачені два порти введення / виведення для цифрових інтерфейсних модулів ( MADI, Dante, Waves SoundGrid, gigaACE та AES/EBU).

Ефекти обробки

Кожен вхідний канал містить наступні ефекти обробки: обрізання (Trim), зміна полярності (Polarity), фільтр високих частот (High Pass Filter), фільтр низьких частот (Low Pass Filter), гейт, параметричний еквалайзер (Parametric EQ), компресор і затримку (Delay). Кожний вихідний канал містить наступні ефекти: зміна полярності (Polarity), обрізання (Trim), вставку, параметричний еквалайзер (Parametric EQ) та графічний еквалайзер з аналізатором спектрау в реальному часі (RTA), компресор та затримку.

Мікшер має два гігабітних Ethernet-порти (1,000 Mбіт/с) для підключення кабелем Cat5 до комп'ютера для управління параметрами мікшера через MIDI по протоколу TCP/IP за допомогою бездротового маршрутизатора (точки доступу) для контролю живого мікшування. Система мікшування включає програмне забезпечення для планшетних пристроїв, підключених через бездротовий маршрутизатор до порту LAN.

Мікшер живиться від мережі 100 – 240 В, 50/60 Гц, максимальною потужністю 150 Вт через ізольований 3-контактний роз'єм IEC, розташований на задній панелі. Біля входу мережі передбачений двополюсний кнопковий перемикач.

Особливості

• 96kHz 64-канальний / 42-шинний цифровий мікшер
• Ядро XCVI FPGA з надзвичайно низькою затримкою (0.7 мс)
• Надійний, повністю металевий корпус
• Інтерфейс Continuity UI непомітно поєднує фізичні та сенсорні елементи керування для найшвидшого та найбільш інтуїтивного робочого процесу
• Опція dPack додає обробку dLive, включаючи 16 Dyn8, а також компресори DEEP Compressors та підсилювачі Dual-Stage Valve без затримки для кожного каналу
• 12 слотів для RackExtra FX з відведеними стерео поверненнями
• 16 групових каналів DCAs
• Два 15,6-дюймових сенсорних екранів Full HD з жестовим керуванням
• AMM (автоматичний мікшер мікрофонів) до 64 каналів по 1, 2 або 4 зони
• 144 смуги регулювання (24 регулятори, 6 шарів) з окремим головним розділом
• Порт SLink для підключення до віддалених розширювачів I/O та системи особистого мікшування ME
• 12 аналогових входів XLR / 12 аналогових виходів XLR
• 1 стерео AES вхід / 2 стерео AES вихід
• 2 порти введення/виведення, обидва здатні до операцій 128x128 на 96 кГц - для карт, включаючи Dante, MADI та gigaACE
• Налаштовуванні регулятори
• Внутрішня пам'ять для стерео відтворення та запису
