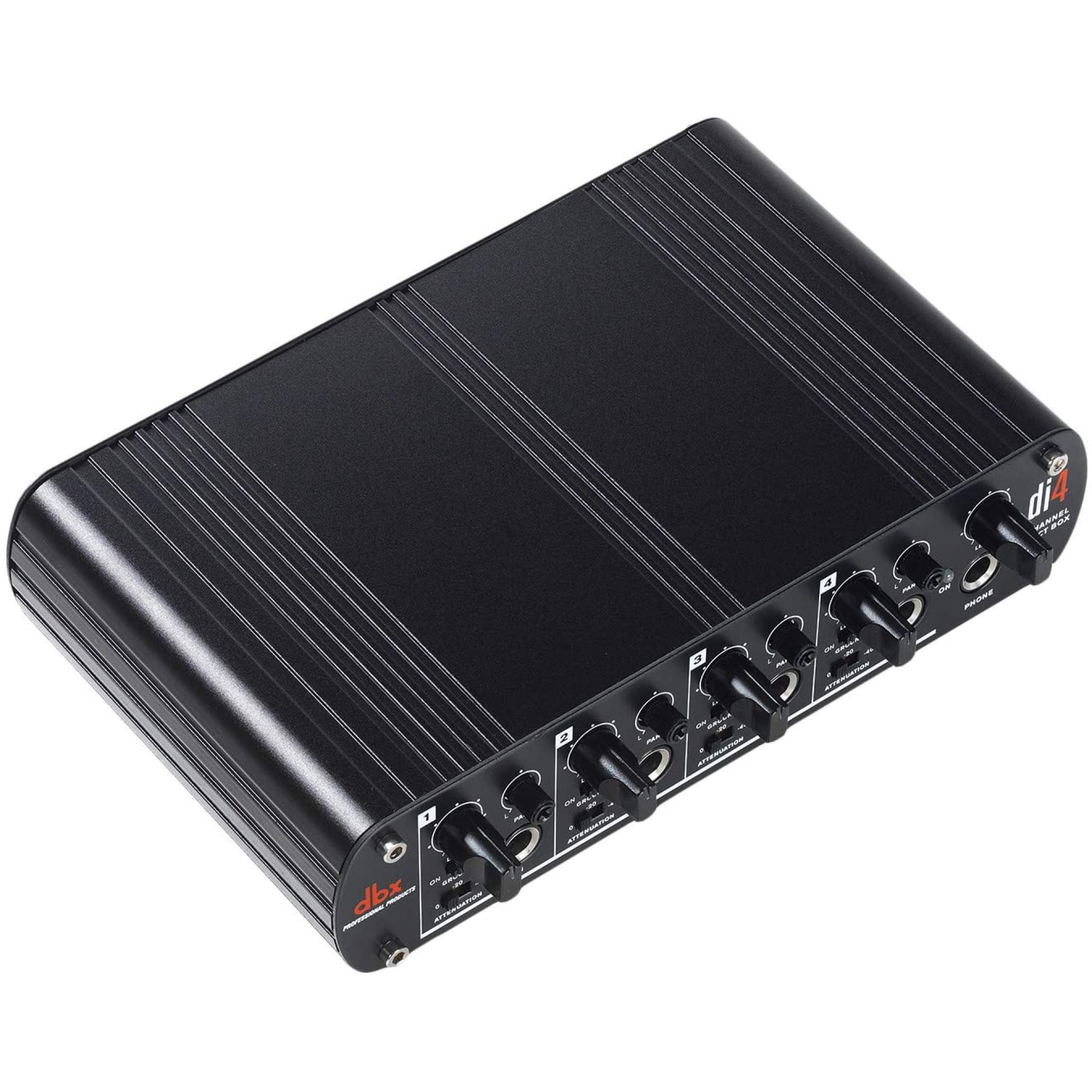

Директ-бокс (ді-бокс) dbx Di4

4-канальний Di4 розроблений для використання в якості стандартного інструменту для багатьох аудіозастосувань. Маючи чотири канали, Di4 легко вирішує проблему перетворення небалансних сигналів в балансні вихідні сигнали, придатні для використання в мікшерах, PA, записуючих консолях і т.д. Di4 також працює як багатоканальний лінійний стерео мікшер. Ця функція дозволяє підключити всі ваші клавішні, семплери і модулі всього до одного рекового блоку на сцені і подати незалежні балансні виходи XLR на сценічний бокс для фронт хаус інженера і встановити свій власний незалежний мікс для сценічного моніторингу. Di4 також має вихід для навушників.

Використання dbx Di4 як DI Box:

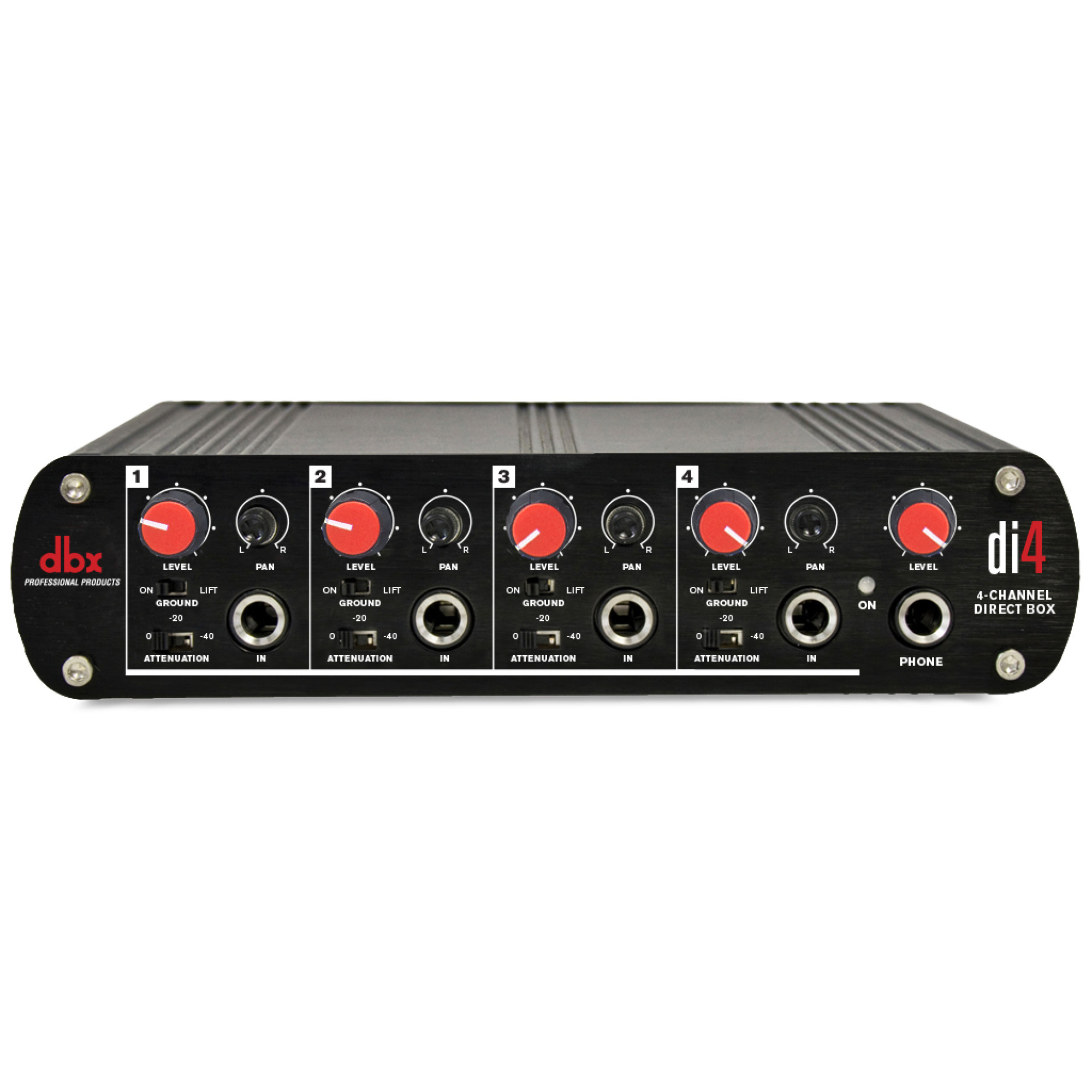

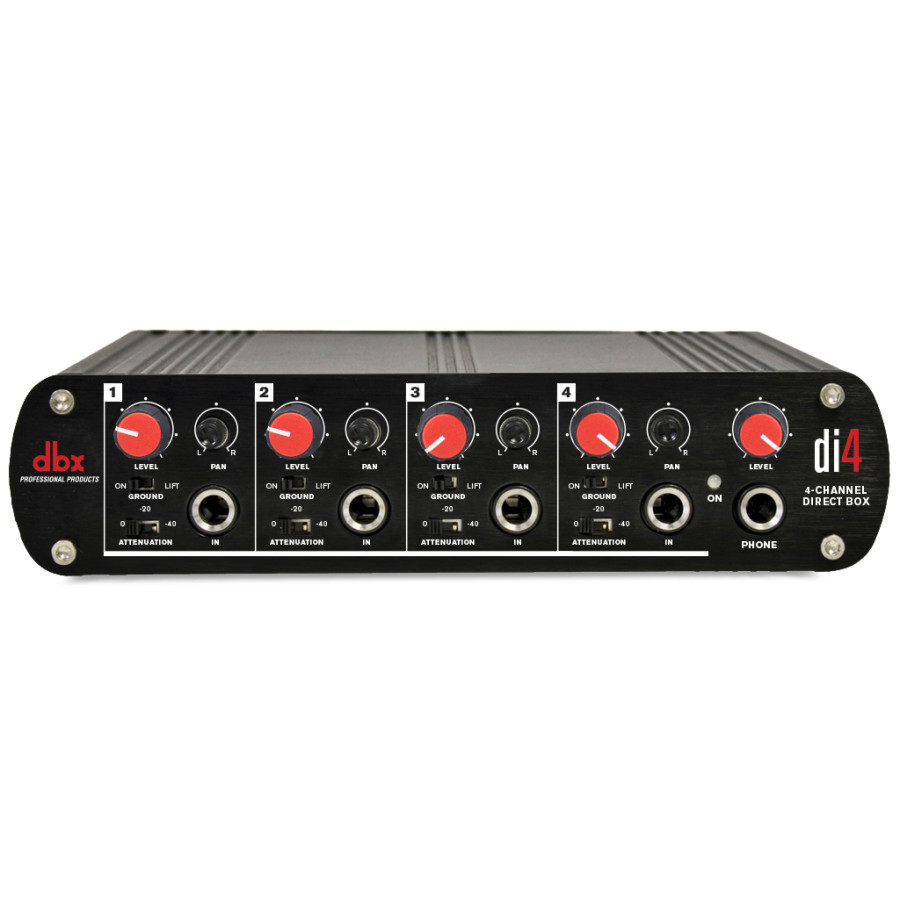

Підключіть сигнал, який ви хочете перетворити з небалансного в балансний, до Di4 через 1/4-дюймовий небалансний роз'єм до одного з входів каналу на передній панелі пристрою. Підключіть балансний кабель XLR до відповідного виходу каналу на задній панелі Di4 і підключіться до обраного місця призначення. Якщо рівень вхідного сигналу занадто високий, ви можете натиснути на пед 20 дБ. Якщо присутній гул від контуру заземлення (земля), його можна усунути, натиснувши на перемикач заземлення.

Використання dbx Di4 як лінійного мікшера:

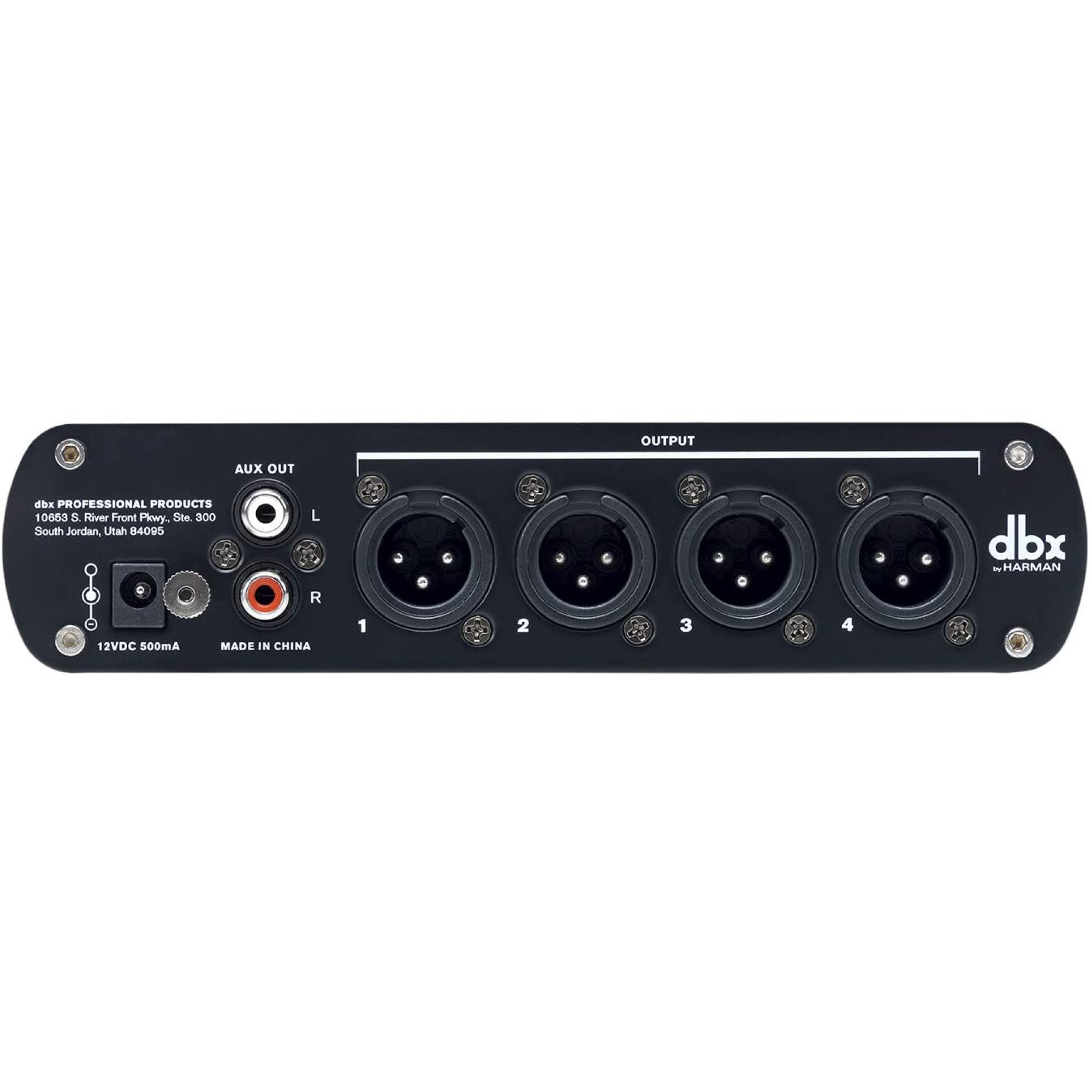

Ви можете мікшувати гучність і панорамування всіх вхідних сигналів на одну стереопару RCA-роз'ємів на задній панелі Di4. Це дозволяє використовувати пристрій як повнофункціональний лінійний мікшер. Просто підключіть майстер-виходи RCA стерео на задній панелі до обраного місця призначення і відрегулюйте окремі регулятори гучності і панорамування для кожного окремого каналу на передній панелі Di4 відповідно до ваших потреб.

Особливості

• чотири повністю незалежних блоки DI в корпусі 1/2 RU
• незалежний перемикач педа 20 дБ на канал
• незалежний перемикач підйому землі (earth) на канал
• незалежний регулятор гучності на канал для виходу лінійного мікшера
• незалежний регулятор панорами на канал для виходу лінійного мікшера
• майстер-гучність
• вихід для навушників
