Настінна панель дистанційного керування Allen & Heath PL-4

Allen & Heath PL-4

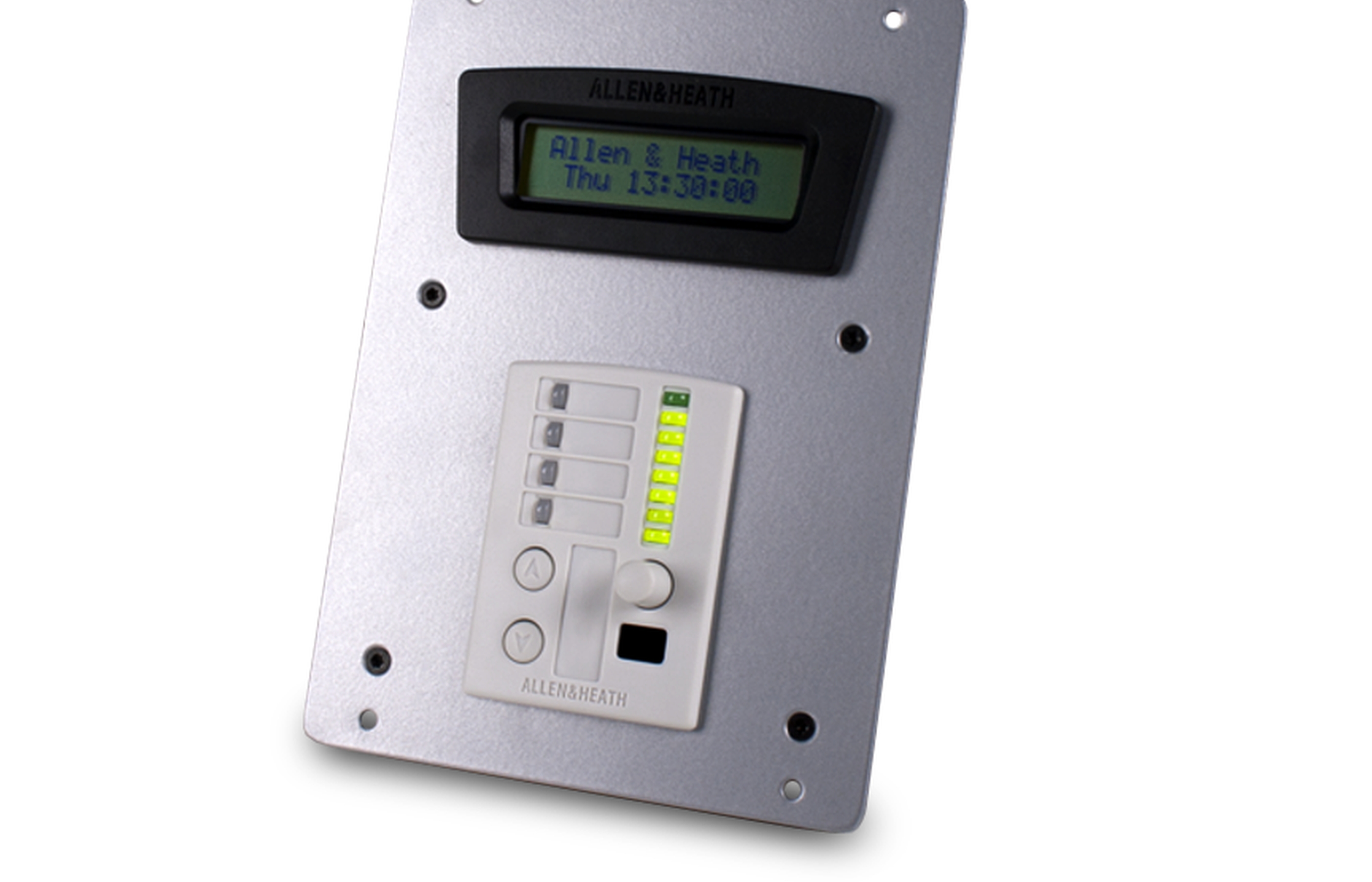

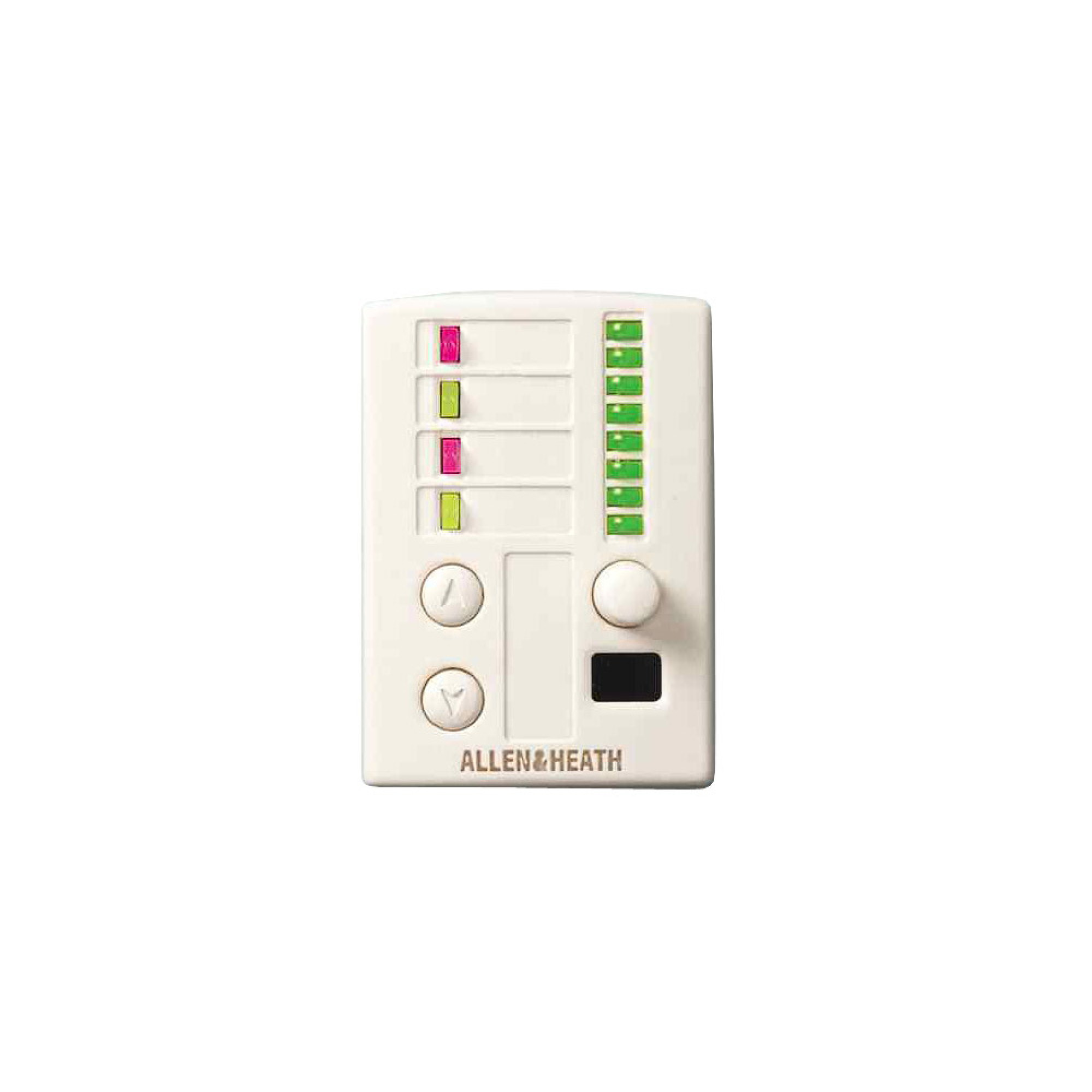

Настінна панель PL-4 має 2 програмованих перемикача, 4 програмованих триколірних світлодіода і поворотний управління із світлодіодною ступінчастою індикацією. Також має вбудований інфрачервоний приймач, що дозволяє йому працювати на відстані за допомогою кишенькового пульта дистанційного керування PL-5. PL-4 ідеально підходить для локального управління аудіосистемою на базі iDR. Вони можуть використовуватися, наприклад, для вибору джерела для зони виходу або для локального управління гучністю.

PL-4 є одним з декількох пристроїв дистанційного керування, доступних для системи мікшування аудіо iDR-мікшера. Ця настінна панель складається з пластикової панелі управління і монтажного вузла. Даний пристрій може бути встановлений в одноблокової коробці з використанням стандартної лицьової панелі. Для індивідуального застосування передбачений варіант оформлення з деталями різання. PL-4 взаємодіє з послідовним портом Allen & Heath PL-Anet.

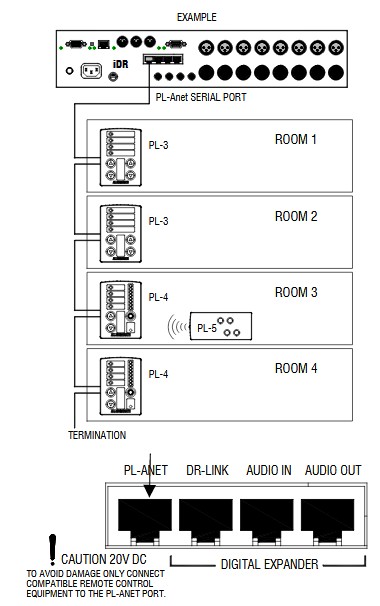

Кілька блоків PL-4 можуть бути з'єднані послідовно разом з іншими пристроями PL-Anet з використанням кабелю CAT5. Функції управління та індикація настінної панелі програмуються за допомогою програмного забезпечення iDR System Manager. На панелі управління передбачено простір для користувацького маркування запрограмованих функцій. PL-4 ідеальний як настінний пульт дистанційного керування у встановлених аудиосистемах. Пристрій можна запрограмувати так, щоб мати локальний контроль гучності, вимкнення звуку, вибору джерела і встановлених змін, за допомогою яких можна налаштувати кімнату для різних функцій, а для більшої зручності є можливість управління за допомогою інфрачервоного пульта дистанційного керування PL-5.

2 перемикача можуть бути запрограмовані для управління рівнем вгору або вниз (вхід, вихід, перехресна точка або група), вимкнення звуку, вибір аудіо-монітора або попередній виклик.

4 світлодіодних індикатора можуть бути запрограмовані як аудіо-датчиків (вибір 8x точок в тракті сигналу), стан відключення звуку або як попередньо встановлений сполучний статичний дисплей. Вони можуть відображати чотири стани: вимкнено, зелений, жовтий або червоний.

Поворотний перемикач може бути запрограмовано як безперервне керування рівнем (вхід, вихід, перехресна точка або група).

На дисплеї знаходиться 8 світлодіодів, які відображають позицію керування.

Інфрачервоний контролер дозволяє здійснювати бездротове локальне управління за допомогою ручного пульта PL-5. Кожна з 14 клавіш на PL-5 може бути запрограмована так само, як і перемикачі, описані вище. PL-4 можна використовувати без ІЧ-контролера.

Передбачені місця для установки користувацьких клейких міток. Рекомендовані максимальні розміри етикеток: 6x26 мм і 26x9 мм.

Максимальна кількість пристроїв, що підключаються PL залежить від їх типу і довжини кабелю. У систему iDR можуть підключатися до 12-кратних PL-4 пристроїв з концентратором PL-9 або без нього. Менше пристроїв може бути підключено, якщо задіяні також великі відстані або інші типи PL. IDR автоматично розподіляє адреси пристрою по кожному типу PL в порядку їх появи в ланцюгу.

Характеристики

• Тип: Панель дистанційного керування
• Кількість кнопок: 2, 1x поворотний перемикач
• Світлові індикатори: 4x LED, індикаторна смужка 8x LED
• Комутація: PL-Anet, інфрачервоний контролер
• Інше: Користувацькі етикетки (6x26 мм і 26x9 мм)
